Что такое ШИМ-контроллер

Суть метода широтно-импульсной модуляции (PWM)

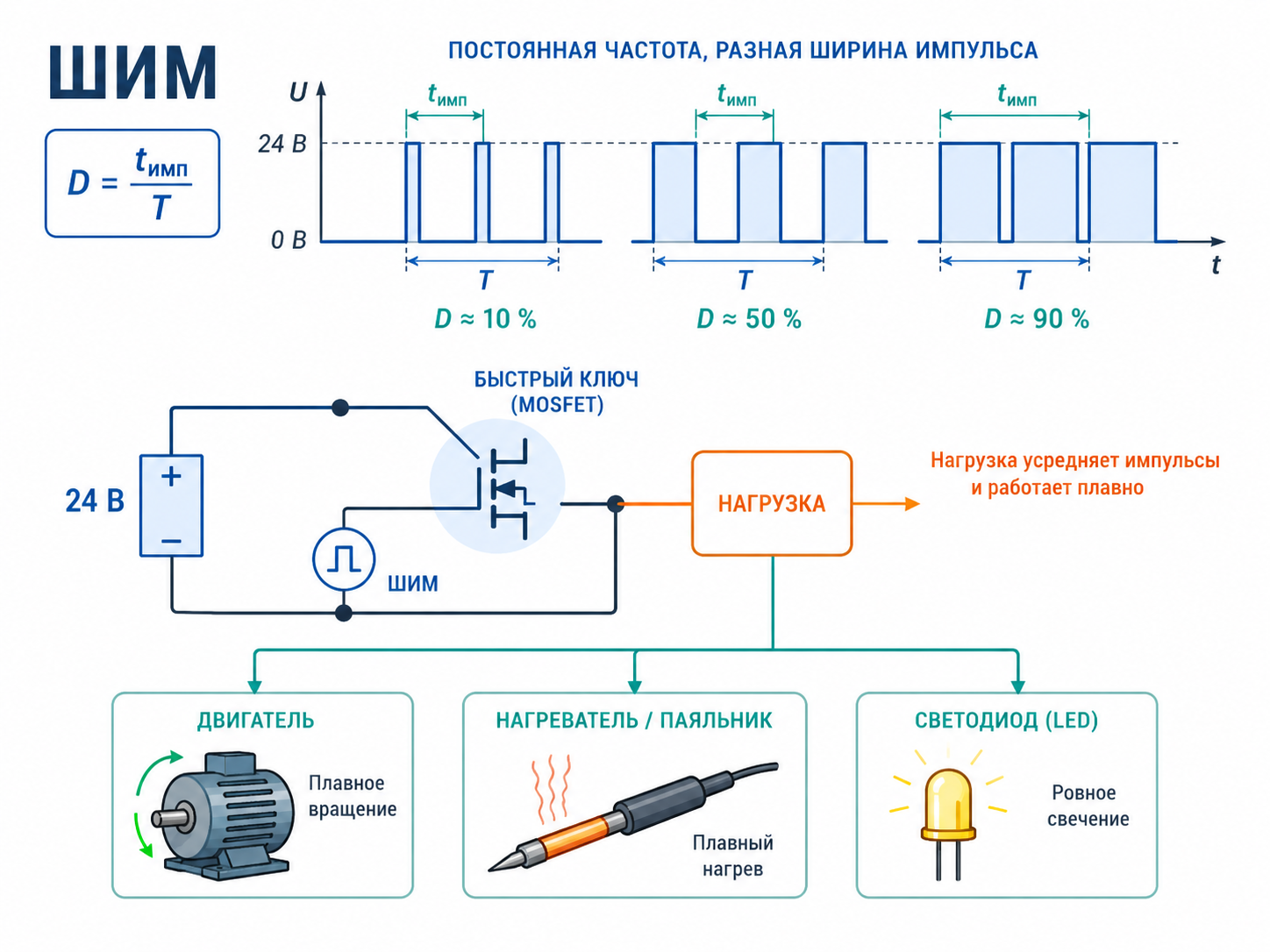

Pulse Width Modulation или ШИМ-контроллер — это электронное устройство или программно-аппаратный блок, который формирует на выходе последовательность прямоугольных импульсов с постоянной частотой, но переменной длительностью. Именно изменение ширины импульса позволяет управлять средней мощностью, подаваемой на нагрузку, с высочайшей точностью.

Физический смысл: вместо того чтобы «приглушать» напряжение, как это делают линейные регуляторы (реостаты, транзисторы в активном режиме), ШИМ-контроллер работает как очень быстрый электронный выключатель. Он подает на нагрузку полное напряжение питания, но прерывисто — на короткие промежутки времени.

Нагрузки, обладающие инерцией, усредняют эти импульсы:

Электродвигатели за счет механической инерции ротора не успевают остановиться между импульсами и вращаются с частотой, пропорциональной среднему напряжению.
ТЭНы и паяльники благодаря тепловой инерции нагреваются до температуры, соответствующей средней подводимой мощности.
Светодиоды (при частоте ШИМ свыше 100–200 Гц) инерционностью человеческого глаза воспринимаются как равномерно светящиеся, а не мигающие.

Важный технический нюанс: на практике между переключениями силового ключа вводится так называемое dead time («мертвое время») — короткая пауза в несколько десятков наносекунд, защищающая схему от сквозных токов, особенно в мостовых схемах.

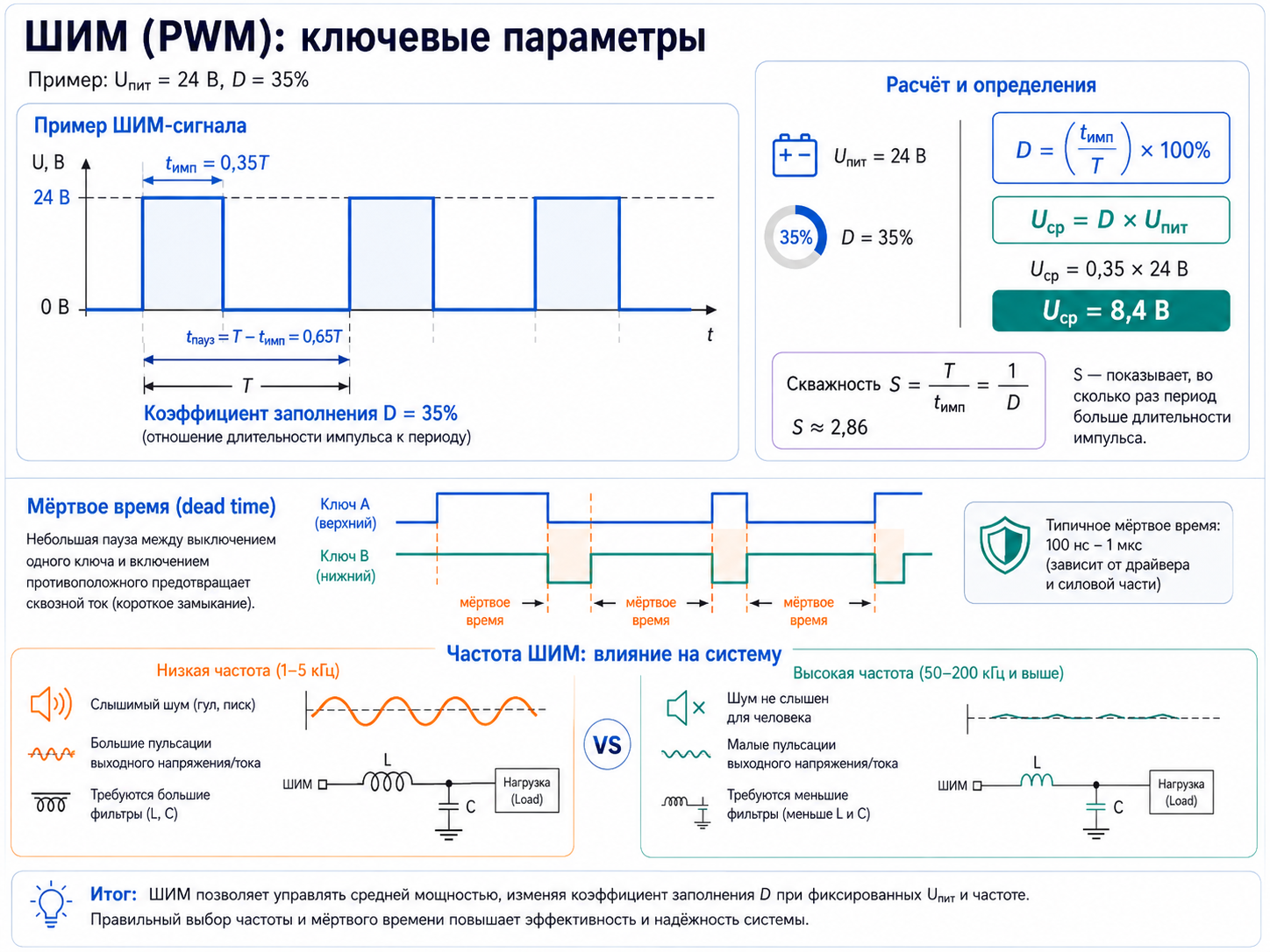

Коэффициент заполнения, скважность и частота — ключевые параметры

Итоговая мощность на нагрузке определяется коэффициентом заполнения (Duty Cycle, D) — отношением длительности импульса к общему периоду следования:

Формула: D = (t_имп / T) × 100%
Среднее напряжение: U_ср = D × U_пит

Пример расчета: Источник 24 В, D = 35%. Нагрузка «увидит» среднее напряжение 24 × 0,35 = 8,4 В. На осциллограмме это выглядит как череда прямоугольников: 35% времени сигнал находится на уровне 24 В, 65% времени — на нуле.

В русскоязычной технической литературе часто используется альтернативный параметр — скважность (S). Это величина, обратная коэффициенту заполнения: S = T / t_имп = 1 / D. При D = 50% скважность равна 2 (классический меандр).

Частота ШИМ — еще один критически важный параметр, выбор которого всегда является компромиссом:

Низкая частота (100–500 Гц): меньше потерь на переключение транзистора, но больше пульсации тока и риск акустического шума (дроссели могут «петь»).
Высокая частота (20–200 кГц): позволяет использовать компактные фильтрующие элементы (катушки, конденсаторы), исключает слышимый шум, но увеличивает коммутационные потери и уровень электромагнитных помех.
Для светодиодной подсветки обычно используют диапазон 1–25 кГц — это гарантирует отсутствие видимого мерцания (фликкера), которое утомляет глаза.

Современные микроконтроллеры генерируют цифровой ШИМ с заданным разрешением: 8-бит ШИМ дает 256 градаций яркости или скорости, 10-бит — 1024 градации, что обеспечивает очень плавную регулировку.

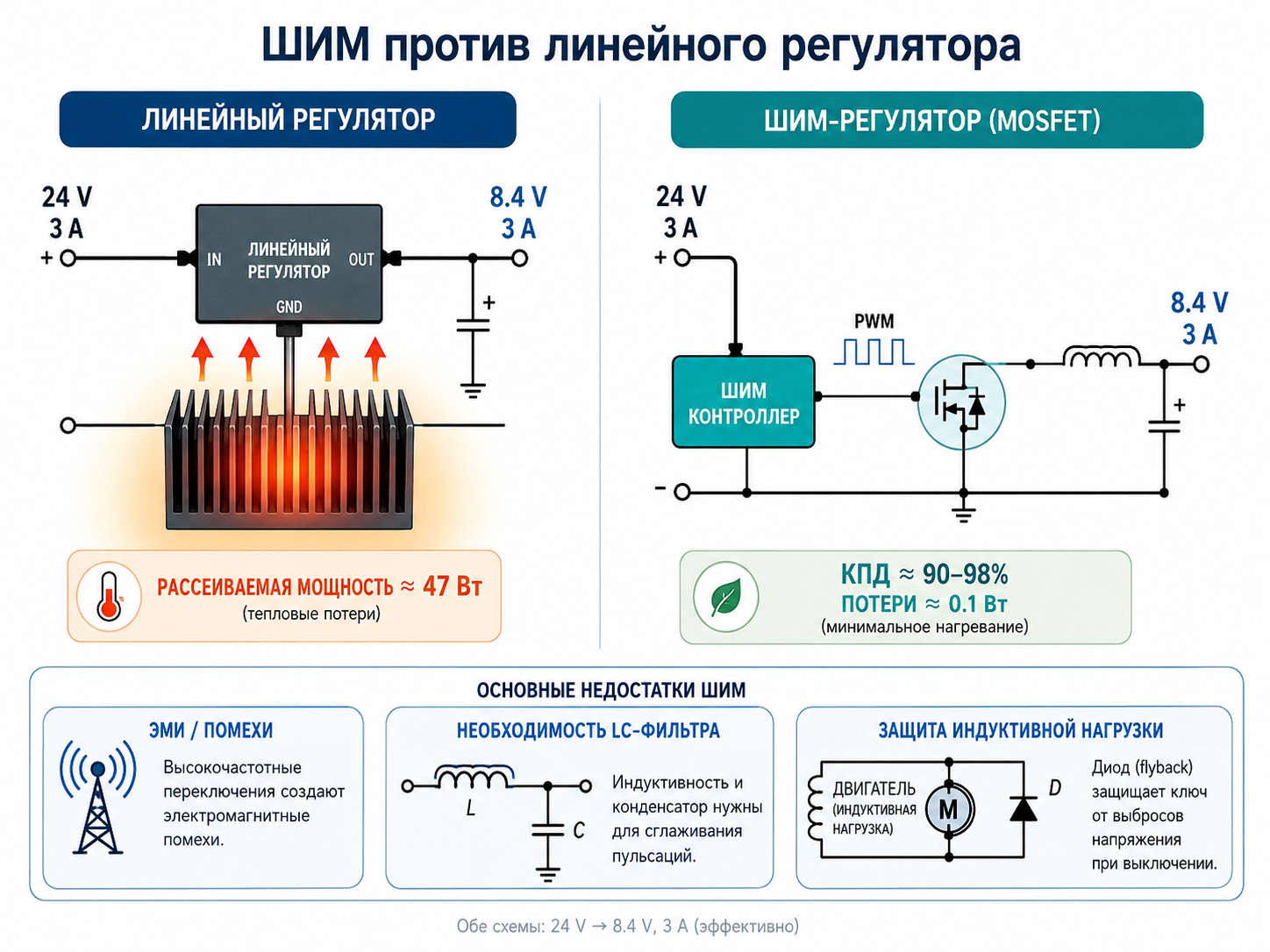

Преимущества и недостатки ШИМ-регулировки

Главный плюс: КПД 90–98%

В отличие от линейных стабилизаторов, которые буквально «сжигают» лишнее напряжение в виде тепла, силовой ключ (MOSFET или IGBT) работает в двух крайних состояниях:

Полностью открыт. Сопротивление канала R_DS(on) составляет тысячные доли ома, падение напряжения минимально.
Полностью закрыт. Ток не течет, рассеивание мощности равно нулю.

Потери возникают только в короткие моменты переключения (фронты rise/fall time длительностью 10–200 нс).

Сравнение на практике: при понижении 24 В до 8,4 В (ток нагрузки 3 А) линейный стабилизатор будет рассеивать в виде тепла (24 − 8,4) × 3 ≈ 47 Вт — потребуется массивный радиатор. ШИМ-контроллер при тех же условиях выделит всего ~0,1 Вт, что позволяет обходиться без охлаждения.

Минусы, о которых нужно помнить

Электромагнитные помехи (EMI). Резкие фронты импульсов содержат широкий спектр высокочастотных гармоник, которые могут мешать работе радиоприемной аппаратуры и чувствительной аналоговой электроники. Для борьбы используют экранирование, ферритовые кольца и LC-фильтры.
Необходимость фильтрации. Чтобы получить из импульсов «чистое» постоянное напряжение, требуются сглаживающие дроссели и конденсаторы.
ЭДС самоиндукции. При управлении индуктивной нагрузкой (моторами, реле, соленоидами) в момент отключения ключа возникает мощный выброс напряжения, способный пробить транзистор. Обязательно использование шунтирующих (flyback) диодов, замыкающих ток самоиндукции обратно в цепь.

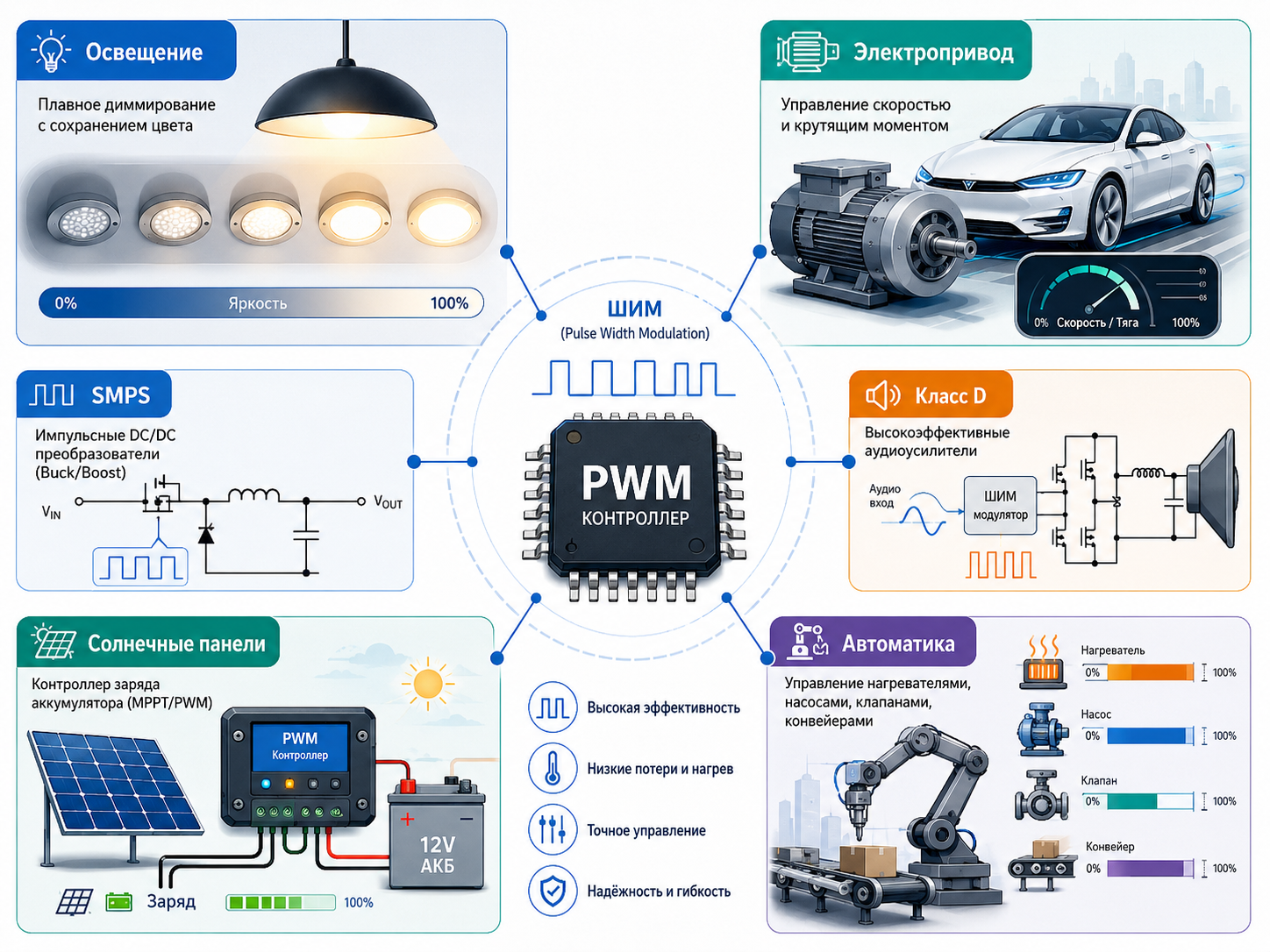

Сферы применения

Управление освещением. ШИМ — единственный корректный способ диммирования светодиодов. Аналоговое снижение тока приводит к изменению цветовой температуры (оттенок белого «уплывает»), тогда как ШИМ сохраняет идеальный цветовой баланс на любом уровне яркости.

Электропривод. От детских игрушек до промышленных станков и тяговых двигателей электромобилей. Частотные преобразователи и драйверы шаговых двигателей целиком построены на ШИМ-модуляции. В сервоприводах ширина импульса (обычно 1–2 мс при периоде 20 мс) кодирует точный угол поворота вала.

Импульсные источники питания (SMPS). Любой современный блок питания — от зарядки смартфона до серверного БП — использует ШИМ-контроллер для стабилизации выходного напряжения в topologies Buck (понижающий), Boost (повышающий) или Buck-Boost. Встроенные защиты от перегрева (OTP), перегрузки (OCP) и короткого замыкания (SCP) делают такие устройства практически неуязвимыми.

Аудиотехника класса D. Звуковой аналоговый сигнал модулируется высокочастотной ШИМ-несущей (сотни кГц), усиливается мощными ключами и затем фильтруется, восстанавливая исходную звуковую волну. КПД таких усилителей достигает 95%, что позволяет создавать киловаттные системы весом в несколько килограммов.

Альтернативная энергетика. PWM-контроллеры заряда регулируют ток от солнечных панелей к аккумуляторам, предотвращая перезаряд. Стоит отметить, что в мощных системах их вытесняют более эффективные MPPT-контроллеры, но для небольших автономных комплексов (кемпинги, лодки, дачи) ШИМ остается бюджетным и надежным стандартом.

Промышленная автоматика и робототехника. Управление ТЭНами в печах и термостатах, регулировка производительности насосов и компрессоров, точное позиционирование конвейеров, приводы клапанов и заслонок — везде, где нужно плавно и эффективно управлять мощностью, работает широтно-импульсная модуляция.
